Nhảy dim là lỗi thường gặp khi chúng ta di chuyển đối tượng đến một tọa độ mới. Lỗi xảy ra khi di chuyển đối tượng thì đường dim sẽ nhảy theo. Vị trí của DIM bị thay đổi và những đường chân DIM bị kéo dài tới những vị trí mới.

Nguyên nhân lỗi nhày Dim trong autocad.

Vì chúng ta đã cố định chân DIM với đối tượng được DIM nên khi chúng ta di chuyển đối tượng thì chân DIM cũng di chuyển theo.

Thực chất đây là một tính năng của Autocad. Nó không phải là lỗi nhảy dim, đó là tính năng Associative của DIM. Nó giúp đường DIM luôn liên kết với đối tượng và khi đối tượng bị dịch chuyển hoặc thay đổi kích thước thì DIM sẽ tự động nhảy theo để phù hợp với đối tượng. Chức năng này thường được áp dụng khi sử dụng Layout để quản lý bản vẽ. Tuy nhiên chúng ta thường không sử dụng tính năng này và do đó nó thường xuất hiện như là một lỗi nhảy dim.

Khắc phục tận gốc lỗi nhảy dim trong autocad

Để tránh gặp phải lỗi nhảy dim như nêu trên, chúng ta chỉ cần tắt chức năng Associative Associative.

Hướng dẫn chi tiết.

Để khắc phục, các bạn làm lần lượt theo hướng dẫn dưới đây.

Bước 1. Chúng ta gọi hộp thoại Option

– Nhập lệnh: OP => Enter.

Cửa sổ Option hiện lên.

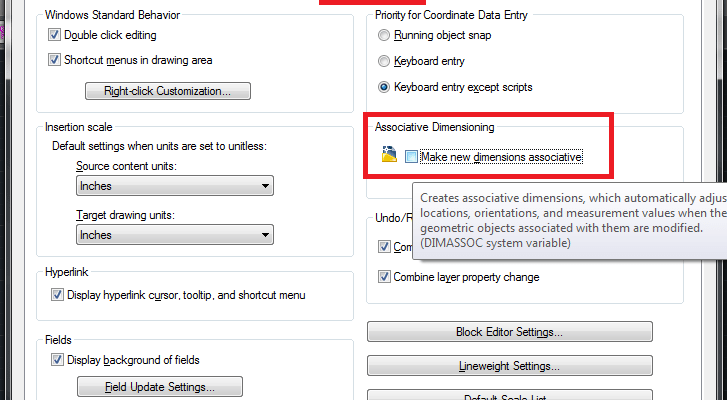

Bước 2. Trong cửa sổ Option chúng ta click vào thẻ User Preferences. Trong thẻ User Preferences Chúng ta click bỏ chọn Make new dimensions asociative.

Tiếp theo chúng ta chọn thẻ Apply rồi chọn OK để đóng hộp thoại.

Nếu có vướng mắc gì các bạn có thể commend bên dưới, mình sẽ giúp các bạn!

Chúc các bạn thành công!
