Lệnh khóa dim trong cad là vấn đề được nhiều người tìm hiểu. Khi chúng ta di chuyển bản vẽ trong autocad có kèm dim, một số trường hợp dim nhảy làm ta thấy khó chịu. Và chúng ta cần mất thời gian chỉnh lại, vì vậy bài viết này chia sẻ các bạn cách khắc phục lỗi nhảy dim trong cad.

Lệnh khóa dim trong cad, hướng dẫn khắc phục lỗi nhảy dim trong cad nhanh.

Video chia sẻ khắc phục nhảy dim trong cad, mời các bạn đón xem.

Hiện tượng lỗi nhảy dim trong cad.

Khi chúng ta di chuyển bản vẽ, hiện tượng nhảy dim sẽ xuất hiện như hình dưới đây.

Cách sửa lỗi nhảy dim trong cad.

Bước 1 Chỉnh Dimassoc trong cad.

Các bạn nhập lệnh Dimassoc và nhập giá trị là 1.

Nhập giá trị 1.

Ngoài ra các bạn có thể chỉnh biến DIMASSOC bằng cách dưới đây.

Hoặc các bạn gõ lệnh OP rồi enter.

Trong bảng Options tìm đến thẻ User Preferences rồi bỏ chọn Make new dimensions associative.

Sau khi chúng ta thay đổi được biến DIMASSOC thì chúng ta tiếp tục chỉnh bằng lệnh DDA nhé.

Bước 2 Dùng lệnh DDa trong cad.

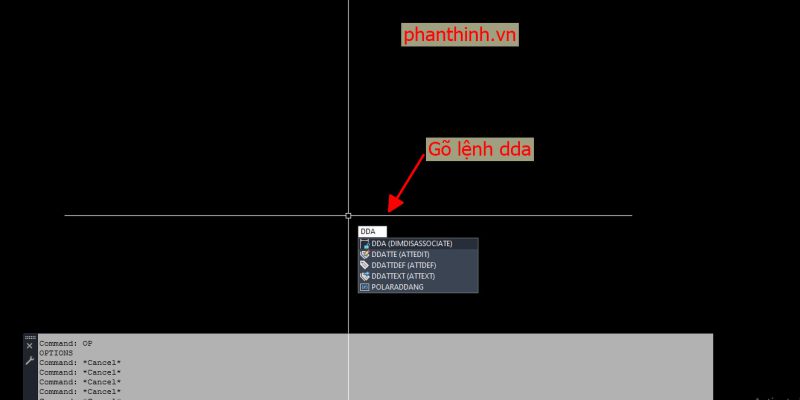

Các bạn nhập lệnh DDA rồi enter.

Quét chọn toàn bộ bản vẽ rồi enter. Khi các bạn nhập lệnh DDA, thì sau đó các bạn chọn toàn bộ bản vẽ rồi enter.

Như vậy là xong các bạn nhé, cảm ơn các bạn đã theo dõi bài viết.
