Ký hiệu phi trong cad được sử dụng để mô tả đường kính trong các bản vẽ kỹ thuật hoặc các ký hiệu thép xây dựng. Việc sử dụng kí hiệu phi trong cad của các kỹ sư kết cấu là rất thường xuyên, chính vì vậy bài biết này sẽ hướng dẫn cách viết phi trong cad.

Ký hiệu phi trong cad

Cách viết phi trong cad

1/ Ví dụ viết chữ phi trong cad ở đối tượng DIMENSION

Ký hiệu phi trong cad ở ví dụ dưới đây dùng để mô tả về kích thước đường kính trong bản vẽ.

Cách ghi phi trong cad:

Bước 1: Nhập lệnh ED rồi enter.

Bước 2: Bạn chọn vào Dimension cần thêm ký tự phi.

Bước 3: Bạn chọn vào ký tự @ như hình dưới.

Bước 4: Bạn chọn Other nhé.

Bước 5: Bạn chọn kí hiệu phi như hình dưới, chọn Select rồi quét chọn phi nhấn phím CTRL+C nhé

Bước 5: Bạn quay lại phần hiệu chỉnh Dimension và Ctrl + V vào nhé.

2/ Ví dụ viết chữ phi trong cad ở đối tượng TEXT

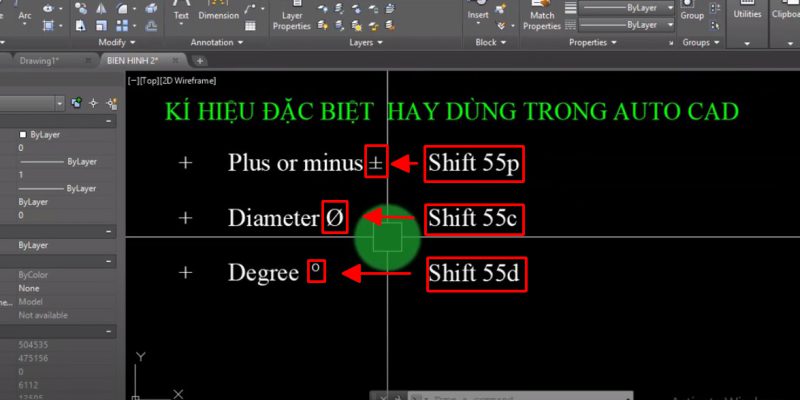

Ký hiệu trong cad có một vài ký hiệu đặc biệt hay dùng như ký hiệu phi, ký hiệu độ trong cad, ký hiệu dung sai.

Ở ví dụ này chúng ta sẽ viết biểu tượng phi trong đối tượng Text một cách nhanh nhất.

Cách viết ký tự đặc biệt ± trong cad được thực hiện như sau:

Bước 1: Tạo Mtext.

Bước 2: Giữ phím Shift + gõ 2 lần số 5 sẽ được 2 ký tự phần trăm như hình dưới.

Bước 3: Nhấn thêm phím P sẽ xuất hiện ký tự đặc biệt ± như hình dưới.

Cách viết ký tự đặc biệt ø trong cad được thực hiện như sau:

Bước 1: Tạo Mtext.

Bước 2: Giữ phím Shift + gõ 2 lần số 5 sẽ được 2 ký tự phần trăm như hình dưới.

Bước 3: Nhấn thêm phím C sẽ xuất hiện ký tự đặc biệt ø như hình trên.

Cảm ơn các bạn đã theo dõi bài viết.
